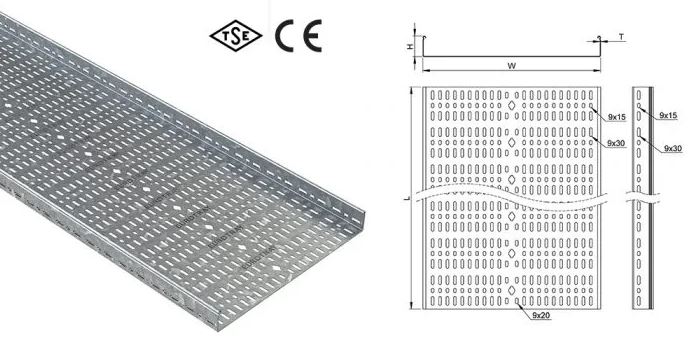

EH Series Heavy Duty Cable Trays


EH SERIES Cable Trays

Type : Heavy Duty
Property : Twisted edges providing strength
Code : EH
Advantages : High Carrying Capacity
Thickness : 0,80 – 2,00 mm
Width : 50-600 mm





Coating Types

  • Gallery Item 1

Technical Tables

H40

# Product Code  T (mm)  W (mm) H (mm) Unit Weight(kg/m)
1 EH-05040-080 0.8 50 40 0.911
2 EH-05040-100 1.0 50 40 1.100
3 EH-05040-120 1.2 50 40 1.294
4 EH-05040-150 1.5 50 40 1.587
5 EH-05040-200 2.0 50 40 2.050
6 EH-10040-080 0.8 100 40 1.195
7 EH-10040-100 1.0 100 40 1.447
8 EH-10040-120 1.2 100 40 1.707
9 EH-10040-150 1.5 100 40 2.089
10 EH-10040-200 2.0 100 40 2.713
11 EH-15040-080 0.8 150 40 1.478
12 EH-15040-100 1.0 150 40 1.790
13 EH-15040-120 1.2 150 40 2.115
14 EH-15040-150 1.5 150 40 2.592
15 EH-15040-200 2.0 150 40 3.369
16 EH-20040-080 0.8 200 40 1.770
17 EH-20040-100 1.0 200 40 2.147
18 EH-20040-120 1.2 200 40 2.539
19 EH-20040-150 1.5 200 40 3.112
20 EH-20040-200 2.0 200 40 4.051
21 EH-25040-100 1.0 250 40 2.357
22 EH-25040-120 1.2 250 40 2.787
23 EH-25040-150 1.5 250 40 3.416
24 EH-25040-200 2.0 250 40 4.451
25 EH-30040-100 1.0 300 40 2.914
26 EH-30040-120 1.2 300 40 3.449
27 EH-30040-150 1.5 300 40 4.260
28 EH-30040-200 2.0 300 40 5.516
29 EH-40040-120 1.2 400 40 4.385
30 EH-40040-150 1.5 400 40 5.376
31 EH-40040-200 2.0 400 40 7.023
32 EH-50040-120 1.2 500 40 5.190
33 EH-50040-150 1.5 500 40 6.363
34 EH-50040-200 2.0 500 40 8.319
35 EH-60040-120 1.2 600 40 6.127
36 EH-60040-150 1.5 600 40 7.511
37 EH-60040-200 2.0 600 40 9.827

*Hot Dip Galvanized (TS EN ISO 1461)

  • Malzeme ağırlıkları yaklaşık değerlerdir, ± % 10 değişim gösterebilir.
  • Tabloda sıcak daldırma galvaniz yöntemi ile kaplanmış ürünlerin ağırlıkları esas alınmıştır.
  • Standart uzunluk 2500 mm ve 3000 mm.
  • Detaylı bilgi ve özel ölçülerdeki siparişleriniz için lütfen müşteri temsilciniz ile irtibata geçiniz.

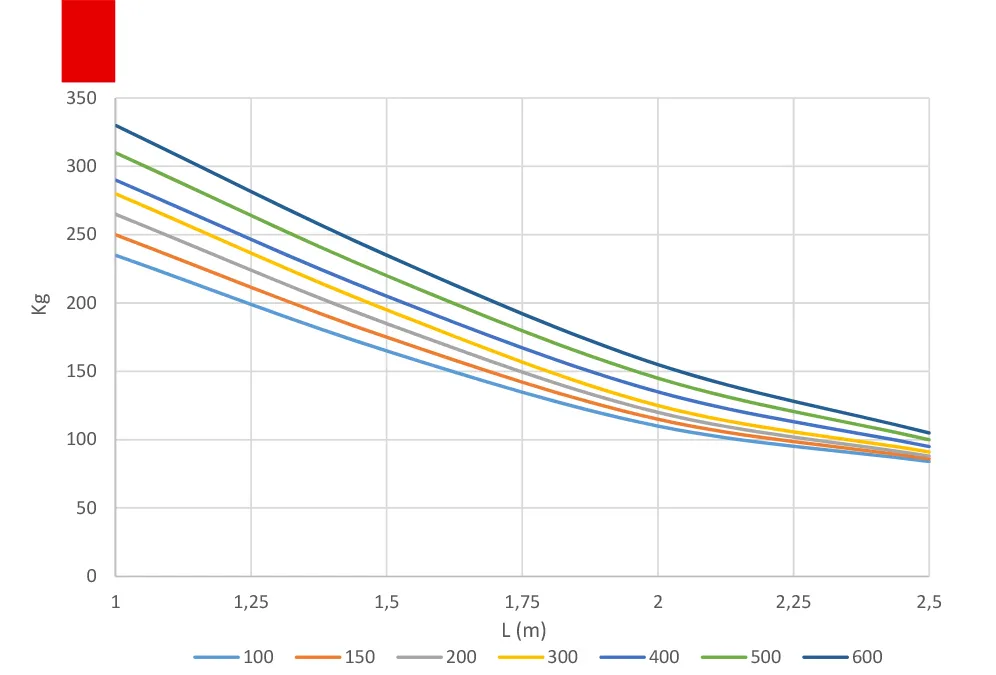

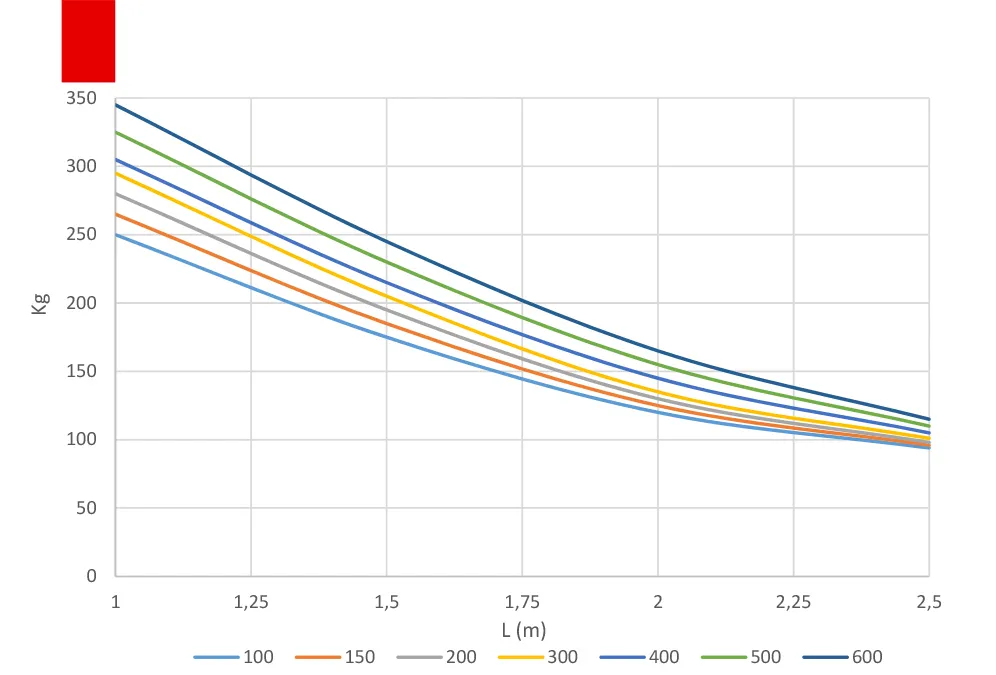

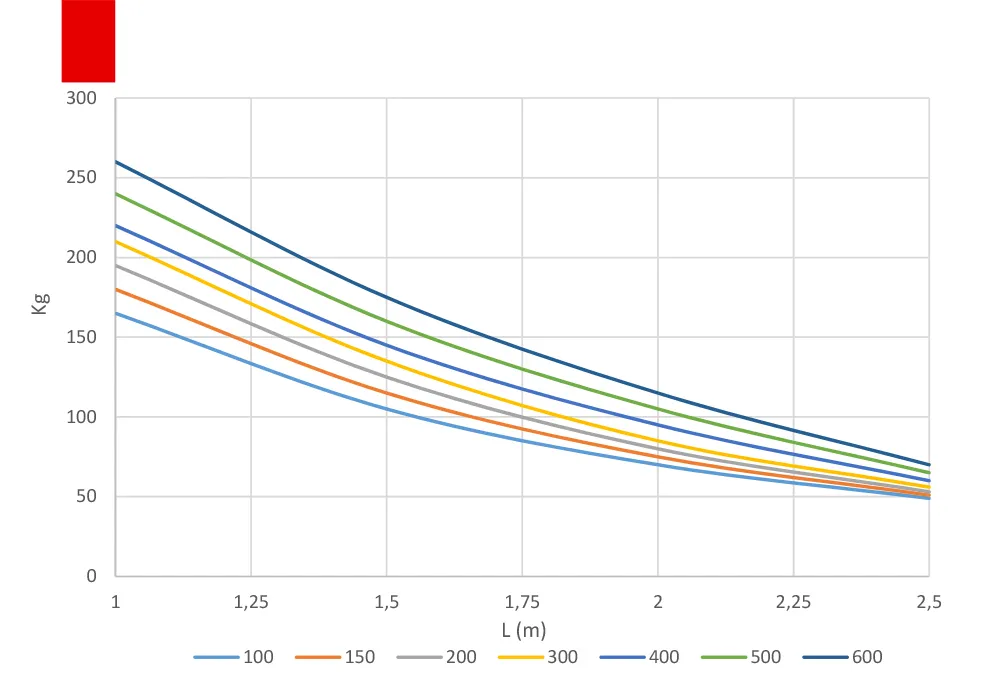

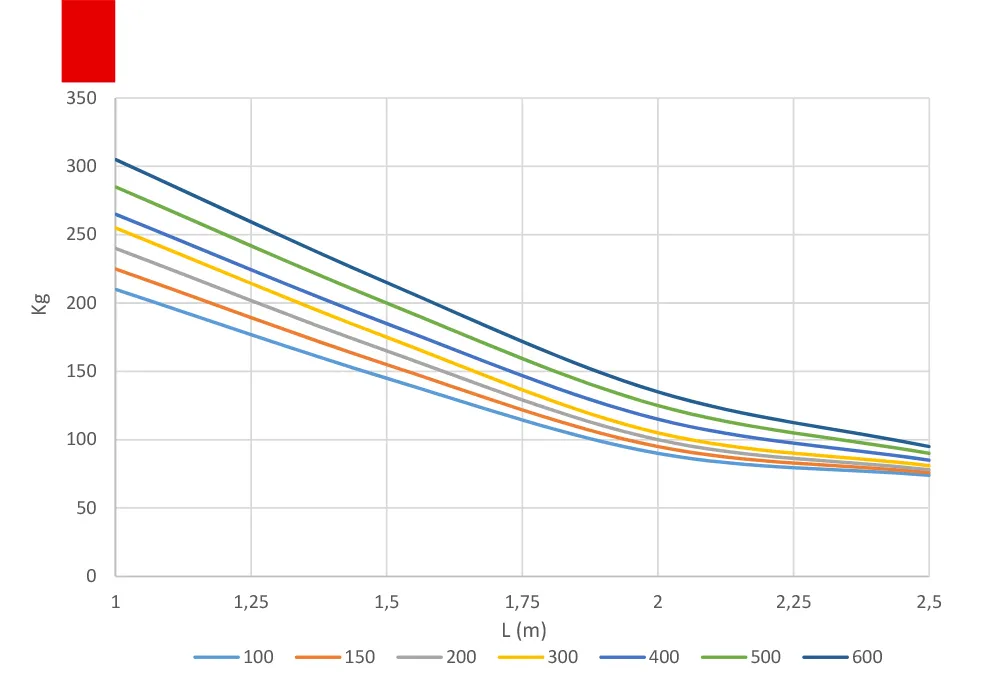

Load Diagram

H40
